Tunning à la Française

Bonjour,
Je voudrais vous poser une question sur le tunning à la française.
Je viens de changer le câblage de mon nouvel arc, un apex. ATA pile poil aux données constructeur, idem pour le band à 1mm prêt, le lean de la cam supérieur  réglé nickel aux draw board vertical, orientation de la visette aux draw board aussi. Premiers tests papier, 10 flèches, 10 trous parfaits. Réglages scope sur un étau d'arc, les niveaux, les équerres bref la total.
Les premiers tirs à 20 m, décalage des flèches vers la droite 2 cm environ, je ne touche pas au viseur, je recule à 50 et 70m, décalage des flèches entre 5 et 10 cm à gauche. Les 20 premiers mètres sont bien abrités, à 50 et 70 il y avait pas mal de vent donc j'ai lâché l'affaire. Je pense que le vent avait pas mal d'influence, mais je voudrais savoir si cela vous évoque une manip aux niveaux du rf et du viseur. Sachant que les hauteurs de flèches étaient constantes sur la cible, sachant aussi que mon arc et un poil moins rapide que le précédent, environ 12 fps.
Voilà merci d'avance!

Bizarre de passer de droite à gauche selon la distance.

la frame du viseur est elle bien alignée ?

C'est quoi la frame du viseur?
Mais normalement tout est aligné!

la réglette oùcoulisse le chariot du viseur
https://www.youtube.com/watch?v=UJRwvwsSh3Y

Zorg a écrit:

Bizarre de passer de droite à gauche selon la distance.

Ca peut être normal si au départ le viseur est décalé en latéral. Admettons que à 20 m tu soit pile poil dans l'axe,  en reculant tu seras de plus en plus à gauche.

fredo a écrit:

la frame du viseur est elle bien alignée ?

Normalement dans un réglage à la française, on touche pas au viseur en reculant, donc on s'en fout de la frame.

Alan2 a écrit:

Bonjour,
Je voudrais vous poser une question sur le tunning à la française.
Je viens de changer le câblage de mon nouvel arc, un apex. ATA pile poil aux données constructeur, idem pour le band à 1mm prêt, le lean de la cam supérieur  réglé nickel aux draw board vertical, orientation de la visette aux draw board aussi. Premiers tests papier, 10 flèches, 10 trous parfaits. Réglages scope sur un étau d'arc, les niveaux, les équerres bref la total.
Les premiers tirs à 20 m, décalage des flèches vers la droite 2 cm environ, je ne touche pas au viseur, je recule à 50 et 70m, décalage des flèches entre 5 et 10 cm à gauche. Les 20 premiers mètres sont bien abrités, à 50 et 70 il y avait pas mal de vent donc j'ai lâché l'affaire. Je pense que le vent avait pas mal d'influence, mais je voudrais savoir si cela vous évoque une manip aux niveaux du rf et du viseur. Sachant que les hauteurs de flèches étaient constantes sur la cible, sachant aussi que mon arc et un poil moins rapide que le précédent, environ 12 fps.
Voilà merci d'avance!

Si ton arc est moins rapide, tes flèches peuvent voler légèrement en biais. Le test papier nickel n'est pas toujours signe d'un vol correct sur longue distance. c'est pour ça que le réglage à la française est utile pour vérifier.

Les axe du viseur sont t'il bien regler ? Enfin surtout le 1er ?

nishiz a écrit:

fredo a écrit:

la frame du viseur est elle bien alignée ?

Normalement dans un réglage à la française, on touche pas au viseur en reculant, donc on s'en fout de la frame.

ah bah si on s en fout , plus besoin que je reponde....

fredo a écrit:

nishiz a écrit:

fredo a écrit:

la frame du viseur est elle bien alignée ?

Normalement dans un réglage à la française, on touche pas au viseur en reculant, donc on s'en fout de la frame.

ah bah si on s en fout , plus besoin que je reponde....

sa reste un peu la base

nishiz a écrit:

fredo a écrit:

la frame du viseur est elle bien alignée ?

Normalement dans un réglage à la française, on touche pas au viseur en reculant, donc on s'en fout de la frame.

J'allais le dire...
Sur le back walk ou " tuning à la française": on ne touche pas au viseur du tout, ni en hauteur, ni en latéral! C'est le but!
On recule et on tire: seuls comptent les écarts que l'on trouvera en latéral en cible ( en imaginant une ligne verticale de référence, par rapport par exemple à la première flèche tirée proche de la cible )

dans l'hypothèse ou les trois axes du viseur seraient bien réglés, je pense que le problème vient plutôt des "10 trous parfaits"...personnellement, j'arrive à faire des trous papiers parfait en flèche en dépit d'aberrations de spine monstrueuses y compris sur des configuration hyper trop souples....pourrais tu donc plutôt nous poster une photo de 5 trous papier consécutifs en futs nus, d'abord à 1.5m et ensuite à 5m...

le wbt sert à aligner l'axe de propulsion de la flèche avec celui de la visée, c'est à dire qu'il sert à supprimer l'écart angulaire pouvant exister entre l'axe de visée et celui d'évolution théorique de la flèche...mais quand la flèche commence à se balader de part et d'autre de son axe théorique d'évolution et que l'on ne peut pas résorber ces altérations en jouant sur la position du RF c'est que le problème ne vient plus de cet axe théorique mais du vol de flèche proprement dit ou de ce qui le détermine...

autrement dit c'est soit parce qu'il s'agit d'un problème d'aérodynamisme (qui peut être lié d'ailleurs à une défaillance de l'empennage ou du spine dynamique ou de tout autre élément altérant la stabilité de la flèche ), soit parce qu'il s'agit d'un problème lié à la propulsion (orientation de la corde par rapport aux cames durant la chasse)...

Et le seul moyen pour en avoir le cœur net c'est de commencer à faire ses réglages en futs nus...si tu sors 10 TP parfait en fut nu à 5 mètres, alors on en reparle...

foudarme a écrit:

dans l'hypothèse ou les trois axes du viseur seraient bien réglés, je pense que le problème vient plutôt des "10 trous parfaits"...personnellement, j'arrive à faire des trous papiers parfait en flèche en dépit d'aberrations de spine monstrueuses y compris sur des configuration hyper trop souples....pourrais tu donc plutôt nous poster une photo de 5 trous papier consécutifs en futs nus, d'abord à 1.5m et ensuite à 5m...

le wbt sert à aligner l'axe de propulsion de la flèche avec celui de la visée, c'est à dire qu'il sert à supprimer l'écart angulaire pouvant exister entre l'axe de visée et celui d'évolution théorique de la flèche...mais quand la flèche commence à se balader de part et d'autre de son axe théorique d'évolution et que l'on ne peut pas résorber ces altérations en jouant sur la position du RF c'est que le problème ne vient plus de cet axe théorique mais du vol de flèche proprement dit ou de ce qui le détermine...

autrement dit c'est soit parce qu'il s'agit d'un problème d'aérodynamisme (qui peut être lié d'ailleurs à une défaillance de l'empennage ou du spine dynamique ou de tout autre élément altérant la stabilité de la flèche ), soit parce qu'il s'agit d'un problème lié à la propulsion (orientation de la corde par rapport aux cames durant la chasse)...

Et le seul moyen pour en avoir le cœur net c'est de commencer à faire ses réglages en futs nus...si tu sors 10 TP parfait en fut nu à 5 mètres, alors on en reparle...

ci dessous fait à l'instant...distance de tir 5 mètres, à gauche un spine 250, à droite un spine 350, même longueur de fut, même poids de pointe et d'outsert, même empennage..."seule" différence entre les deux tubes, 36# de spine statique et un wrap de 10gr ! le tout tiré à 69#@29.25

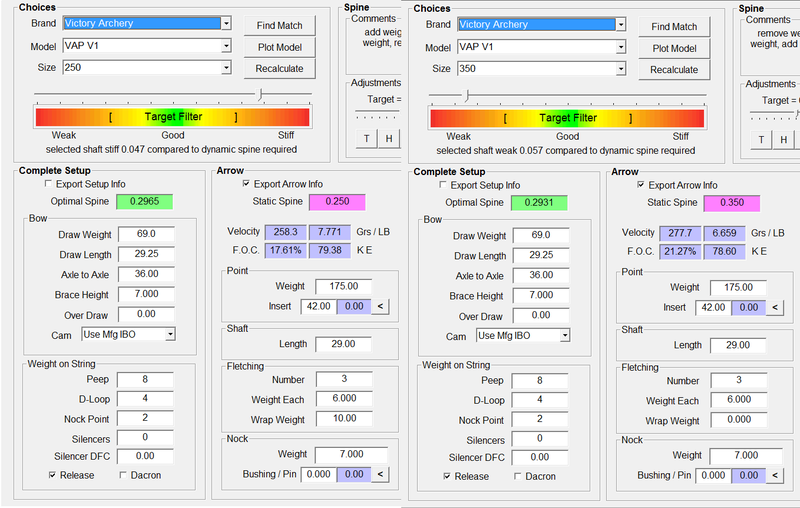

La config en 250 a un excédent de 19.8# de rigidité par rapport à la recommandation OT2 (cf dernière photo)...
La config en 350 à un déficit de 17.5# de rigidité par rapport à la recommandation OT2 (cf dernière photo)...

La config beaucoup trop souple fait un trou parfait à 5 mètres...
La config beaucoup trop rigide fait un trou excellent à 5 mètres...

Et dans la réalité c'est la config en 0.250 qui a, de loin, le meilleur vol en lame ou en fut nu à 40 mètres ...

alors au final vous avez dit trou papier parfait?...le trou papier en flèche est une méthode très imparfaite.... pour ne pas dire complétement obsolète...et le résultat ce sont des flèches qui volent n'importe comment à distance...

fredo a écrit:

nishiz a écrit:

fredo a écrit:

la frame du viseur est elle bien alignée ?

Normalement dans un réglage à la française, on touche pas au viseur en reculant, donc on s'en fout de la frame.

ah bah si on s en fout , plus besoin que je reponde....

Te vexe pas. C'est juste que le frame du viseur n'influe pas sur un test à la française, sa réglette ferait un angle de 30° que ça changerait rien vu qu'on doit pas toucher au viseur.

Alors, un peu dans le désordre!
Pour les photos malheureusement je ne peu pas.
Par contre c'est vrai que j'ai laissé la frame orientée telle qu'elle l'était sur mon autre arc. J'ai mis mon niveau sur le bumper ( achieve cxl) ce qui en y réfléchissant n'a aucun sens!!!!!!! Mais bon on apprend de ces erreurs! Et de vous!
Sur le wbt on ne touche pas au viseur? Bon bin moi j'y est touché! Puisque j'ai reculé jusqu'à 70m. Donc si ma frame est de travers, 20m flèches à droite,puis 50 plus à gauche et 70 encore plus à gauche, cela pourrait effectivement laisser à penser que mon chariot ne bouge pas parfaitement à l'horizontal! C'est une très bonne piste ça! Alors mes flèches migrent vers la gauche quand je descend mon chariot, il faut donc que je l'incline vers heuuu.....! Je suis à peine assez sobre pour y réfléchir maintenant!
Je ne pense pas que l'empennage soit en cause, mes flèches sont presques identiques à celles de mon autre arc, je les ai essayé, même schéma!
Enfin je vais voir ça demain en espérant qu'il y est moins de vent. Je jouerais un peu sur la frame voir ce que cela donne! Plus qu'à réfléchir au sens d'inclinaison de la frame....
Merci à tous, je vous dirai ce qu'il en ai!

Ha ben forcément, si tu touches au viseur, c'est pas bon

Le test à la française ( ou WBT pour les anglophones ) c'est pour visualiser le vol de la flèche à travers les impacts en cible, si tu touches au viseur ça ne veut plus rien dire.

Sinon , comme on réinvente la roue à chaque fois, voici un peu de lecture :

https://www.archeryonline.net/t12873-interpretations-test-papier-et-walk-back-tuning

Si tu touches au viseur ça va pas le faire.
Par contre cela aura mis en évidence un autre problème, ta reglette verticale ( je ne vois pas d'autre nom, si vous l'aviez ça me serait utile, au passage ) sur laquelle tu fais monter/descendre ton chariot, n'est pas bien verticale mais en biais.
Ce qui explique tes différences d'impacts latéralement selon la distance.

Tu pourras voir ça à un autre moment ( ou le faire de suite, et retourner après au WBT ), et recommencer ton WBT de suite si tu veux. Tu te mets près, tu tires, recules et ne touches à rien: tes flèches iront progressivement vers le bas, le tout est de voir si elles restent bien sur un axe vertical depuis la première.
Si c'est le cas ton center shot est ok.
Si ça bouge progressivement d'un coté ou l'autre, il te faudra rectifier le positionnement latéral de ton rf d'un poil, et recommencer jusqu'à rester aligné verticalement au niveau des impacts en cible.

Zorg a écrit:

Si tu touches au viseur ça va pas le faire.
Par contre cela aura mis en évidence un autre problème, ta reglette verticale ( je ne vois pas d'autre nom, si vous l'aviez ça me serait utile, au passage ) sur laquelle tu fais monter/descendre ton chariot, n'est pas bien verticale mais en biais.
Ce qui explique tes différences d'impacts latéralement selon la distance.


c est ce qu on appelle la frame ( en anglais)

et c' est ce que je disais avant qu on me dise qu on s en foutait.......

avant tout réglage en dynamique (tir) c est toujours utile je vérifie les réglages en  statique.....
d ou le lien mis dans mon premier  message ( qui donne un moyen de régler les différents axes) pour s assurer que tout est a niveau avant de commencer a tirer

pour en revenir ,a la question d origine si tout est dans l axe et que lors de ton BW (ta méthode française) tu pars de plus en plus a gauche , c est que tes tubes sont trop rigides

fredo a écrit:

Zorg a écrit:

Si tu touches au viseur ça va pas le faire.
Par contre cela aura mis en évidence un autre problème, ta reglette verticale ( je ne vois pas d'autre nom, si vous l'aviez ça me serait utile, au passage ) sur laquelle tu fais monter/descendre ton chariot, n'est pas bien verticale mais en biais.
Ce qui explique tes différences d'impacts latéralement selon la distance.


c est ce qu on appelle la frame ( en anglais)

et c' est ce que je disais avant qu on me dise qu on s en foutait.......

avant tout réglage en dynamique (tir) c est toujours utile je vérifie les réglages en  statique.....
d ou le lien mis dans mon premier  message ( qui donne un moyen de régler les différents axes) pour s assurer que tout est a niveau avant de commencer a tirer

pour en revenir ,a la question d origine si tout est dans l axe et que lors de ton BW (ta méthode française) tu pars de plus en plus a gauche , c est que tes tubes sont trop rigides

- Merci pour la définition, au moins maintenant je saurais ce que c'est. Dommage de ne pas avoir d'équivalent français.

- Pour le " on s'en fout", qui ne vient pas de moi, un peu dur, je pense qu'il s'expliquait alors: vu que l'on est censé ne pas toucher au viseur en reculant, qu'il soit mal réglé, quelque part n'entrait pas en ligne de compte. Je veux dire visée: identique, sans toucher au viseur, donc quelque part à ce moment là, il n'entre pas trop en ligne de compte, vu que son réglage n'est pas sensé intervenir.

- Par contre, oui, c'est un réglage important ( verticalité du "frame" ) si on eut éviter d'avoir des surprises.

- Pour les tubes à gauche = trop rigides, pour un droitier je suppose, je mettrais un bémol. Il semblerait que cela ne soit vrai que pour certains tubes, et que pour d'autres, ce serait le contraire, notamment avec les CX qui donneraient l'inverse des Easton. C'est ce qu'avait constaté Ecap sur IS avec ses tests de tubes et sa machine à tirer.
Perso: j'écoute, mais je n'en ai pas fait le test...j'en prends juste note

tout d abord désolé si tu t es senti visé Christophe, cela n était pas mon intention.
mais j ai du mal a accepter , qd on donnes une  reponse ou une piste de recherche à une question que qqun te dise "on  s'en fout", je pense que la langue française est assez diversifiée pour utiliser d autres termes (sujet clos pour ma part)

pour la frame , oui moi non plus j ai pas trouvé d autre terme, réglette ? on peut confondre avec l extension. du coup j utilise le terme anglais. mème  qd j encadre des stages.

pour les tubes , je n ai pas ni les connaissances ni fait les tests nombreux d Ecap et étant limite anti easton (en ce qui concerne les tubes carbone) je n ai fait que des tests sur goldtip, carbon express. mais a chaque fois les tubes trop rigides sont a gauche de plus en plus si on s éloigne de la cible

dernier test en date de la GT serie 22 spine 300 (il n y a que celui la qui existe) avec un chill X a 59 livres , pointes 80 grains , je dévie a gauche a partir de 40 m

Pas visé t'inquiète ( mais je préfère le savoir  huhuhu )
Et pour le coup du spine: comme je te le dis, je n'ai pas le niveau, ni fait des tests pour le constater. J'enregistre l'info, ou plutôt les infos de ceux qui constatent,  et je garde précieusement ces expériences, car cela pourrait me servir un jour, pour analyser, si jamais c'était nécessaire.

Un petit retour! Mon élévateur de chariot:), ma frame était bien aux choux!
Après rectification c'était déjà beaucoup mieux. Mais malheureusement beaucoup beaucoup trop de vent pour l'archer. De plus comme c'est un nouvel arc, à force de tirer ma prise de grip se stabilise et je sent que je doit modifier la longueur de mon dloop ma sucette et sûrement ma visette. Je vais me concentrer la dessus et une fois cela fait revenir au wbt.
Ma " vision " du test papier est celle ci.
Suis je capable de faire ce que je souhaite sur mon arc? Si déjà j'arrive à obtenir un TP parfait c'est un bon début. Je crois! Une fois cela fait, wbt tunning pour affiner et après réglage viseur jusqu'à la distance max à laquelle je tir. Enfin c'est comme ça que j'envisage la suite.
Sur mon premier poulie j'ai réussi le réglage mais de façon empirique. Ça marchait très bien même à plus de 100 m, mais je suis incapable de le refaire avec méthode. Là, je sais que je peu régler mon arc jusqu'à une base saine, un TP parfait. Alors mon TP serra t'il toujours parfait après le wbt tunning? Aucunes idées. Mais si après ce wbt et le réglage viseur j'ai une bonne verticalité jusqu'à 100 m et que mes flèches ne volent pas comme des pelles à tarte, je serrais parfaitement satisfait
En tout cas merci à tous!
Je ne peux pas regarder la vidéo sur le réglage viseur mais dès que possible je le ferrais

ton repose fleche et ton viseur sont indépendants. donc si tu ne modifies en rien ta configuration (hauteur  et lateral du RF, etalonnage....) ton TP restera tel quel
je parle ici que de modification matériel, si il a y modification des points de pression dans le grip par exemple ton TP veut varier

Bonjour d'après vous est ce que ce phénomène peut être flagrant sur un classique, cette année pas mal d'archers tirent à 50m et certains qui groupe relativement bien au centre à 30m ce retrouve avec 2 ou 3 zone de décalage à 50m (avec des flèches correcte en spine) donc y a t-il un moyen de vérifié cet axe de viseur en classique ?

Enzo-Mephisto a écrit:

Bonjour d'après vous est ce que ce phénomène peut être flagrant sur un classique, cette année pas mal d'archers tirent à 50m et certains qui groupe relativement bien au centre à 30m ce retrouve avec 2 ou 3 zone de décalage à 50m (avec des flèches correcte en spine) donc y a t-il un moyen de vérifié cet axe de viseur en classique ?

Tu peux essayer de monter le viseur (sans œilleton) mais avec la réglette, sur la poignée nue (sans les branches) poser le tout à plat sur un plan de référence (une table par exemple) et horizontalement, et mesurer la distance entre la réglette et le plan de référence en haut (si je puis dire puisque tout sera à l'horizontale) et en bas et comparer la mesure. En général la réglette est fixée par deux vis qui passent dans deux trous dont un est oblong et permet l'ajustement.

Enfin c'est comme cela que je procède pour un classique. Il faut espérer que la poignée ne soit pas trop vrillée.

Sinon tu monte ton arc au complet tu le suspend et tu fait en sorte qu'il soit vertical, et tu vérifie la verticalité de la réglette. Mais il faut un niveau à bulle fixer sur la corde et un autre à fixer sur la réglette.

Et tirer pas sur l'archer si vous êtes pas d'accord

fredo a écrit:

la réglette oùcoulisse le chariot du viseur
https://www.youtube.com/watch?v=UJRwvwsSh3Y

Comment il peut mettre a niveau sur un support "flottant"??
